17 febrero 2012

contador ascendente desendente 0-9 con proteus circuitos digitales

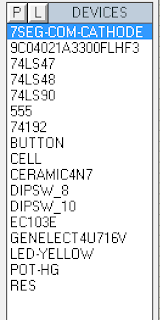

asi es en mis proyectos de universidad hize un circuito ascendente y desendente con un pulsador que al pulsarlo este asciende de 0 a 9 y decrece de 9 a 0 con una bateria de 5 voltios , dependiendo de que botones del switch esten en on , bueno primero le muestro los componentes guiarse por la siguiente imagen deben buscarlos con el nombre que aparece en la imagen



y por ultimo les muestro el esquema armado





para dar una breve explicacion en el switch el 10 siempre tiene que estar en on osea pasando corriente, para que se vuelva ascendente tendria que estar el 1 on y obvio el 10 y para que se vuelva desendente el 1 off y el 5 on y obvio el 10 on siempre

suerte con sus proyectos
















MOSTRAR UN VIDEO FUNCIONANDO EL CIRCUITO
